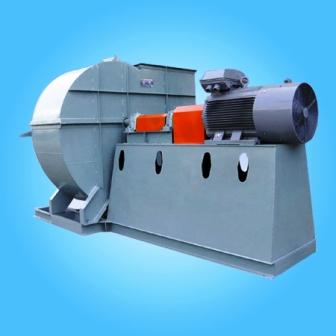

☆風機的用途
       G4-68與Y4-68型鍋爐通、引風機適用于火力發電廠中230T/h蒸氣鍋爐的通、引風機系統。在無其它特殊要求時，G4-73亦可用于礦井通風及一般通風。
        通風機輸送的介質為空氣，最高溫度不得超過80°C；引風機輸送的介質為煙氣，最高溫度不得超過250°C。
        在引風機前，必須加裝除塵裝置，以盡可能減少進入風機中煙氣的含塵量。根據一般電廠使用情況除塵效率不得低于85%。
☆風機的型式
        1、通風機與引風機制成單吸入、各有№8～16共7個機號。
        2、從電機一端正視，葉輪順時針旋轉稱為右旋風機，以“右”表示；葉輪逆時針旋轉稱為左旋風機，以“左”表示。
        3、風機的出負口位置，以機殼的出風口角度表示。
        4、風機傳動方式為D式，均采用彈性聯軸器傳動。
        5、產品全稱舉例如下：
        G4-68№18D右90°
        Y4-68№18D左0°
        其中G、Y分別表示鍋爐通風機與鍋爐引風機。
☆風機的結構
        風機主要由葉輪、機殼、進風口、調節站及傳動部分組成。
        1、葉輪：由12片后傾機翼斜切型葉片焊接于弧錐形前盤與平板形后盤中間。由于采用了機翼型葉片，保證了風機高效率、低噪聲、高強度。葉輪經靜、動平衡校正，故運轉平穩。同一機號的通、引風機葉輪結構相同。
        2、機殼：機殼是用普通鋼板焊接而成的蝸形體。單吸入風機的機殼作成三種不同形式：№8～12機殼作成整體結構，不能拆開。№14～16機殼作成兩開式。對引風機、蝸形板作了適當加厚以防磨損。
        3、進風口：收斂、流線型進風口制成整體結構，用螺栓固定于風機入口側。
        4、調節門：用以調節風機流量的裝置，軸向安裝在進風口前面。調節范圍由0°（全開）到90°（全閉）。調節門的搬把位置，從進風口方向看在右側，右旋風朵搬把由下往上推是由全閉到全開方向；左旋風機搬把由上往下拉是由全閉到全開方向。
        為使調節門各部分正常工作，必須搞好潤滑。對通風機的調節門，采用鈣鈉基潤滑脂潤滑。對引風機，因氣體溫度較高，潤滑脂采用二硫化鉬高溫（260°C）潤滑脂，高溫運轉時仍能保證潤滑作用，№16以上風機在螺塞處加干油。
        5、傳動部分：傳動部分的主軸由優質鋼制成，本風機均采用滾動軸承。軸承箱有兩種形式：№8～16用整體的筒式軸承箱。軸承箱上裝有溫度計和油位批示器（僅引風機）。潤滑油采用30號機械油，油量按油位標志實施，№8-16整體筒式軸承箱如何采用干油時，在軸承箱內滾珠一側應加擋油板，其固定槽互通情予已制。引風機備有水冷卻裝置，因此，須加裝輸水管。耗水量隨氣溫不同而異，一般按0.5～1m3/h考慮。

G4-68鍋爐鼓風機：

機號	轉速	配用電機	風量	全壓
(No)	(r/min)	(Kw-P)	(m3/h)	(Pa)
8D	1450	18.5	16985-30134	2177-1481
9D	1450	30	24183-42906	2756-1873
	960	11	16011-28407	1206-824
10D	1450	55	33173-58856	3403-2315
	960	15	21963-38966	1491-1010
	730	7.5	16701-29631	863-588
11.2D	1450	90	46606-82688	4276-2903
	960	30	30856-54745	1873-1275
	730	11	23434-41629	1079-736
12.5D	1450	160	64791-114952	5325-3619
	960	45	42896-76106	2334-1589
	730	22	32619-57872	1353-912
14D	1450	250-315	91027-161499	6679-4531
	960	75-90	60266-106924	2923-1991
	730	37	45827-81307	1697-1147
16D	960	160	89960-159606	3825-2599
	730	75	68407-121367	2207-1501
	580	45	54351-96429	1393-951



Y4-68型鍋爐引風機：
