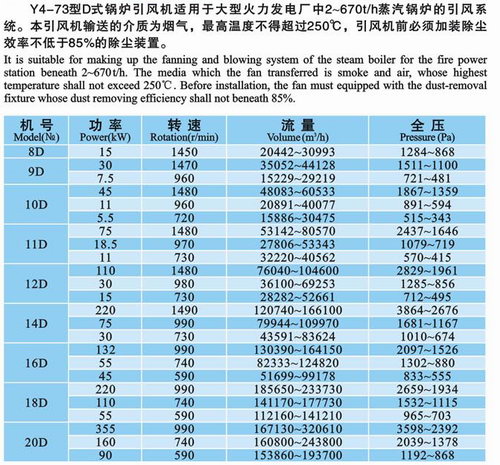

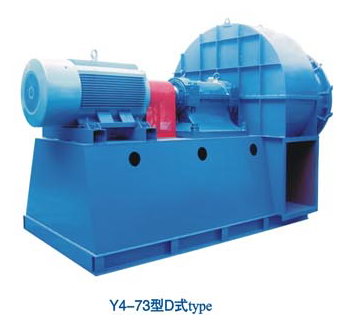

Y4-73型D式鍋爐引風機
作者：admin 發布時間：2020-02-14 18:52
1、進風口：進風口制成整體，裝于風機蝸殼的側面。進風口軸向截面型線為流線型，能使氣流均勻地進入葉輪，以降低流動損失和提高葉輪的效率。
2、葉輪：葉輪是離心通風機最重要的部件，其功能是將機械能轉化為氣體的靜壓能和動能。葉輪通常由前盤、葉片、后盤和軸盤（輪轂）組成，經過靜、動平衡校正，運轉平穩，空氣性能良好。
3、 蝸殼：蝸殼是氣流的通道，型線通常為對數螺旋線，具有收集氣流并導至出風口的作用，蝸殼又有一定的擴壓作用。
4、出風口：氣體流出通風機的通道，出風口上鉆有螺栓孔，可與風管連接。
5、 傳動組：由主軸、軸承箱、滾動軸承、皮帶輪或聯軸器組成。主軸一端聯接葉輪，另一端聯接皮帶輪或聯軸器。
6、底座：用于承載蝸殼、傳動組和電機，機殼與底座制成整體結構，用戶無須自制安裝基礎，便于安裝。
